Виды клапанов, использующихся в надувных изделиях Time Trial

Просмотры 75
Как подобрать клапан под любую надувную продукцию, который точно закроет все ваши запросы и будет функционален.
На что обратить внимание при выборе клапана в лодку или любое другое надувное изделие, чтобы служил долго, не спускал и был прост в обращении. Сегодня о этом и поговорим.
Существуют три основных типа клапанов: винтовые, лепестковые и тарельчатые.

Винтовой клапан
Винтовой клапан - это, по сути, обычный штуцер с завинчивающейся крышкой, где именно крышка является запорным элементом.
mobile_file_2024-01-31_10-28-09 (9).jpg
Для накачки нужно немного отвернуть крышку, и начать надувать изделие. Далее, поскольку клапан не имеет автоматического закрытия, нужно быстро закрутить крышку для достижения герметичности.

Плюсы винтового клапана:
✅ Малые размеры
✅ Вес (10 граммов)
✅ Предельная простота конструкции

Минусы винтового клапана:
❗️ Отсутствие автоматического запирания
❗️ Небольшое рабочее давление
❗️ Малая пропускная способность, из-за чего клапаны такого типа пригодны, в основном, для накачивания изделий небольшого объёма (сиденья для лодок, отсеки в надувных спасательных жилетах и т.п.)
❗️Сильно выступающая внешняя  часть (сосок), который можно повредить или вырвать при неаккуратном обращении

Лепестковый клапан
Лепестковый клапан - автоматически запирающийся клапан, в котором запорным элементом является эластичный лепесток, находящийся с внутренней стороны клапана.
mobile_file_2024-01-31_10-28-09 (3).jpg
При нагнетании воздуха, он свободно отклоняется внутрь, пропуская воздух, а при прекращении нагнетания прижимается к корпусу повышенным давлением воздуха в изделии. Подобные клапаны мы ставим в самые легкие лодки, или для тех клиентов, которые хотят максимальной экономии веса.
Для такого клапана также не потребуется специальный насос, можно хоть ртом надувать. Однако вы можете использовать специальный мешок-насос, что ещё больше сэкономит вам вес для комбинированного или легкоходного похода. Подобный мешок насос позволяет надуть классический пакрафт длинной 2,5 метра менее чем за 3 минуты.

Плюсы лепесткового клапана:
✅ Малый вес (15-20 граммов)
✅ Большая производительность из-за широкого проходного сечения - можно накачивать надувные изделия с помощью простейших мешков-насосов или даже силой лёгких человека.

Минусы лепесткового клапана:
❗️ Не запирается, пока давление в изделии не станет выше внешнего
❗️ Довольно “нежная” конструкция лепестка, которую можно повредить при неаккуратной эксплуатации
❗️ Малая ремонтопригодность - заменить клапан можно только в заводских условий
❗️ Сложность откачки воздуха электрическими насосами.

Тарельчатый клапан (клапан Голубева)
Тарельчатый клапан. Имеет самую сложную конструкцию, состоящую из корзинки, устанавливаемой внутрь изделия, и самого клапана, который ввинчивается в корзинку.
mobile_file_2024-01-31_10-28-09 (7).jpg
Сам клапан имеет подпружиненную тарелку, которая за счёт пружины плотно прижимается к краям пропускного отверстия и запирает клапан. Имеет систему переключения режима работы клапана: закрытый, когда пружина удерживает клапан закрытым, и он открывается только или нажатием на шток или потоком воздуха в одном направлении, или открытый, когда клапан принудительно открыт и пропускает воздух в обоих направлениях. Из всех тарельчатых клапанов наиболее совершенным является клапан Boat-Plastic (или клапан Голубева, по имени создателя).

Подобные клапаны как автомат Калашникова - надежны. Держат давление до 10 атмосфер, и подобными мы например комплектуем наши изделия высокого давления из аирдека. Они подойдут также для всех, кто хочет надежный клапан, который можно накачать любым насосом, и будет долго служить.

Плюсы:
✅ Удобство эксплуатации
✅ Лёгкая замена в случае повреждения
✅ Выдерживает высокое давление
✅ Высокая устойчивость к повреждениям
✅ Не выступает сильно снаружи

Минусы:
❗️ Сравнительно большой вес (50-60 граммов),
❗️ Проходное сечение меньше, чем у лепестковых клапанов, из-за чего использования мешка-насоса затруднительно.

Какие клапаны ставить на те или иные изделия?
Тут всё достаточно просто.

Для малогабаритных изделий хорошо подходят винтовые штуцеры, однако не больше герм, сидушек или спасательных надувных жилетов. У такого клапана низкая пропускная способность, и в случае постановки его на лодку качать вы её будет очень долго.

Лепестковые клапаны ставят в самые лёгкие надувные лодки - они ценны тогда, когда каждый грамм на счету, однако пользоваться надо им очень осторожно.

Для основных областей применения (различные лодки, надувные аттракционы) лучшим выбором будет клапан Голубева, как самый надёжный и универсальный, пусть даже не такой лёгкий, как лепестковый. Лодка, имеющая 2 отсека, в случае комплектации клапанами Голубева, будет на 100 граммов тяжелее, чем, лодка с лепестковыми клапанами.

В последнее время наблюдается тенденция постепенного снижения популярности лепестковых клапанов в пользу клапана Голубева. Это связано с относительно недавним появлением очень лёгких аккумуляторных электронасосов, которые отлично совместимы с этим типом клапана. Хотите самый простой и универсальный клапан - клапан Голубева подойдет вам на 100%.

Товары из статьи:

ХИТ ПРОДАЖ
Новый, сверхлегкий, оптимизированный Пакрафт Спутник EZ, предназначенный для комбинированных походов, теперь еще дешевле!
ИЗГОТОВИЛИ БОЛЕЕ 500 ШТ!
Вес 1.8 кг
Вместимость 1 чел
Длина 235 см
Ширина 92 см
ТПУ 210D
-15% ХИТ ПРОДАЖ

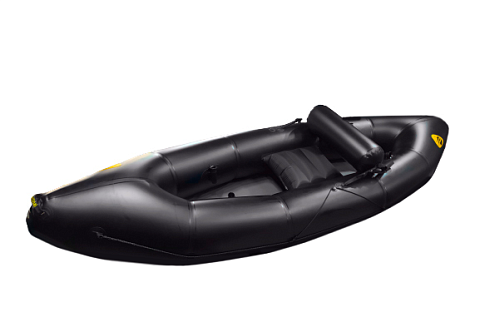

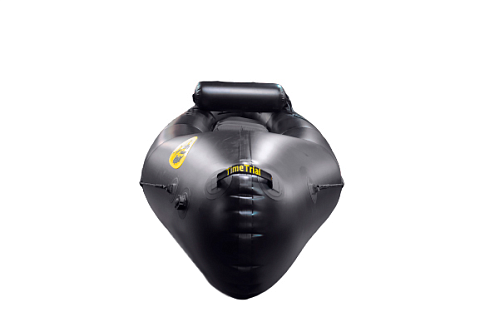

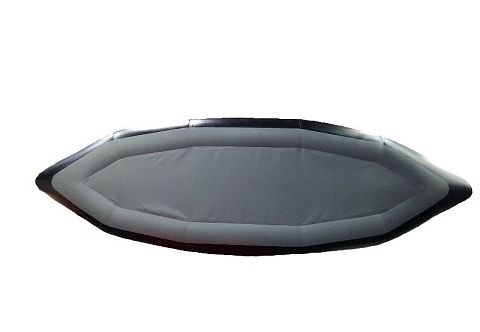

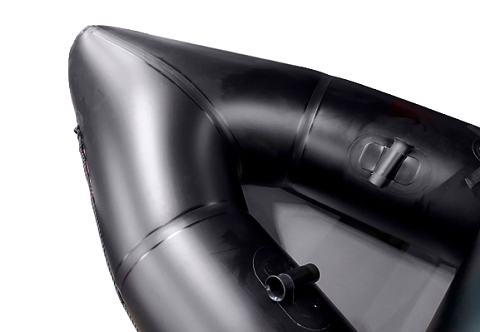

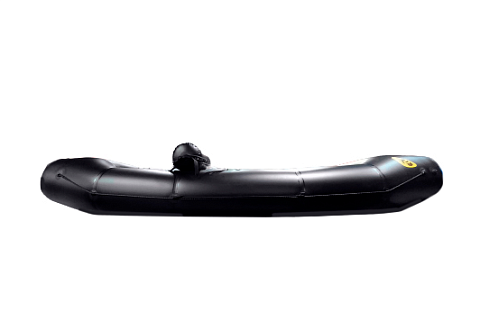

Мощный и мореходный большой рыболовный пакрафт.
