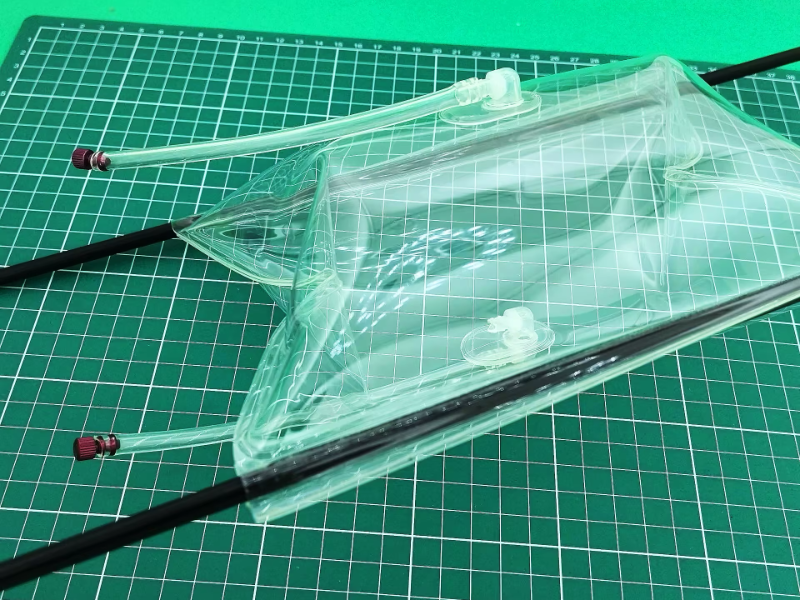

Мягкий топливный бак для топлива для авиамоделей, реактивной модели самолета, авиационный

Мягкий топливный бак для авиамоделей и реактивных моделей самолётов — компактная герметичная топливная ёмкость гибкого типа для установки внутри фюзеляжа радиоуправляемых самолётов, реактивных авиамоделей, БПЛА и других летательных аппаратов. Такой бак позволяет эффективно использовать внутренний объём корпуса, уменьшить количество жёстких элементов и адаптировать форму топливной системы под конкретную компоновку модели.

Компания ТаймТриал может изготовить мягкий авиационный топливный бак практически любого размера, формы и объёма по индивидуальному техническому заданию — с подбором материала под конкретный тип топлива и условия эксплуатации.

Мягкий топливный бак для авиамоделей

В классической авиамодели топливный бак часто имеет жёсткую форму, поэтому конструктор вынужден подстраивать под него внутреннюю компоновку фюзеляжа.

Мягкая топливная ёмкость решает эту проблему иначе.

Гибкий бак можно разместить в ограниченном пространстве, повторив форму внутреннего объёма модели. Это особенно важно для:

• реактивных авиамоделей;

• масштабных копий самолётов;

• гоночных моделей;

• беспилотных летательных аппаратов;

• экспериментальных конструкций;

• моделей со сложной геометрией фюзеляжа.

При правильном проектировании мягкий бак позволяет эффективнее использовать доступный объём и упростить размещение топлива внутри корпуса.

Для реактивных моделей самолётов

Особенно востребованы мягкие баки в реактивной авиамодельной технике, где внутри фюзеляжа необходимо разместить большое количество оборудования:

• турбореактивный двигатель;

• топливную аппаратуру;

• аккумуляторы;

• электронику;

• сервоприводы;

• шасси;

• воздуховоды;

• систему управления.

Свободного пространства при этом остается немного, поэтому гибкий бак оказывается удобнее жёсткой канистры стандартной формы.

Он может быть изготовлен под конкретную геометрию модели и занимать пространство, которое иначе оставалось бы неиспользованным.

Почему мягкий бак удобнее жёсткого

Максимальное использование внутреннего объёма

Бак можно спроектировать под свободное пространство внутри фюзеляжа и тем самым увеличить полезный объём топлива без увеличения размеров модели.

Любая форма

Возможны:

• прямоугольные;

• вытянутые;

• плоские;

• клиновидные;

• асимметричные;

• Г-образные;

• специальные объёмные формы.

Это особенно полезно для масштабных моделей и реактивных самолётов со сложной внутренней компоновкой.

Небольшой собственный вес

Гибкая оболочка обычно легче металлической или толстой жёсткой ёмкости сопоставимого объёма.

Удобство размещения

Мягкий топливный бак можно установить между элементами каркаса, рядом с электроникой или в узких нишах корпуса.

Индивидуальная геометрия

Нет необходимости подстраивать модель под стандартную ёмкость — бак проектируется под самолёт.

Подбор материала под конкретное топливо

Для топливного бака крайне важно не только изготовить герметичную оболочку, но и правильно подобрать материал.

Разные виды топлива предъявляют разные требования к:

• химической стойкости;

• эластичности;

• температурному диапазону;

• паропроницаемости;

• долговечности сварных или клеевых соединений.

Поэтому материал выбирается под конкретный тип топлива, например:

• керосиновые смеси для модельных турбин;

• авиационные модельные топлива;

• бензиновые смеси;

• другие технические жидкости, если это предусмотрено проектом.

Для заказа желательно заранее указать точный состав или марку топлива. Это позволяет подобрать материал оболочки и технологию соединения, которые подходят именно для конкретной среды.

Герметичная конструкция

Топливный бак должен сохранять герметичность при вибрациях, перепадах температуры и многократных циклах заправки.

Конструкция может включать:

• гибкую топливную оболочку;

• заливную горловину;

• штуцер подачи топлива;

• вентиляционный штуцер;

• сливной штуцер;

• внутренние усиления;

• защитные накладки;

• точки фиксации внутри фюзеляжа.

Компоновка патрубков и фитингов определяется индивидуально.

Индивидуальные штуцеры и расположение магистралей

В авиамоделизме большое значение имеет не только форма бака, но и то, где именно расположены топливные выходы.

По проекту заказчика можно предусмотреть:

• подачу топлива снизу;

• боковой выход;

• верхний выход;

• отдельную вентиляцию;

• дополнительный слив;

• несколько штуцеров;

• специальные фитинги;

• индивидуальное расположение магистралей.

Это позволяет упростить монтаж и сократить длину топливных трубок внутри модели.

Для турбинных авиамоделей

В моделях с турбореактивным двигателем стабильная подача топлива особенно важна.

Мягкий бак можно использовать как основной топливный резервуар или как элемент индивидуально спроектированной топливной системы.

При проектировании учитываются:

• объём потребления;

• продолжительность полёта;

• расположение центра тяжести;

• ориентация бака;

• места подключения магистралей;

• вибрационные нагрузки;

• условия эксплуатации.

Важно, чтобы бак не только помещался внутри модели, но и корректно работал в составе всей топливной системы.

Для крупных масштабных моделей

В больших авиамоделях стандартные пластиковые баки часто оказываются неудобны.

Если требуется нестандартный объём, мягкая ёмкость может быть изготовлена:

• длинной и узкой;

• широкой и плоской;

• разделённой на несколько секций;

• асимметричной;

• повторяющей форму фюзеляжа.

Это позволяет лучше распределить массу по корпусу и сохранить необходимую центровку самолёта.

Для БПЛА и экспериментальных аппаратов

Мягкие топливные баки могут использоваться и при разработке:

• БПЛА;

• экспериментальных летательных аппаратов;

• прототипов;

• специальных беспилотных платформ;

• исследовательских моделей.

В таких проектах особенно важна возможность изготовить бак полностью с нуля под конкретный корпус и расчётный объём.

Преимущества мягкого авиационного бака

Индивидуальная форма

Бак можно адаптировать под геометрию конкретной модели.

Экономия пространства

Гибкая оболочка позволяет использовать сложные внутренние ниши.

Небольшая масса

Нет тяжёлого жёсткого корпуса.

Возможность выбора объёма

Можно изготовить ёмкость практически любого размера в рамках технических возможностей материала и конструкции.

Индивидуальные фитинги

Патрубки и штуцеры размещаются там, где это удобно для топливной системы конкретного самолёта.

Ремонтопригодность

В зависимости от материала и типа повреждения возможен локальный ремонт оболочки.

Что нужно для изготовления на заказ

Для разработки мягкого топливного бака желательно предоставить:

• требуемый объём;

• максимальные габариты;

• форму свободного пространства;

• чертёж или эскиз;

• тип топлива;

• рабочую температуру;

• количество штуцеров;

• расположение подачи и вентиляции;

• тип фитингов;

• особенности крепления внутри модели.

Если точного чертежа нет, можно передать размеры ниши, фотографии и схему фюзеляжа — специалисты ТаймТриал помогут адаптировать конструкцию.

Сфера применения

Мягкий топливный бак подходит для:

• радиоуправляемых самолётов;

• реактивных авиамоделей;

• турбинных моделей;

• масштабных копий самолётов;

• БПЛА;

• беспилотных аппаратов;

• экспериментальной авиационной техники;

• спортивного авиамоделизма;

• технических проектов;

• индивидуальных модельных конструкций.

Изготовление баков любых размеров и форм

ТаймТриал может разработать как компактный бак для небольшой модели, так и крупную мягкую топливную ёмкость для сложного экспериментального проекта.

По индивидуальному заказу можно изменить:

• объём;

• длину;

• ширину;

• высоту;

• геометрию;

• количество секций;

• материал;

• толщину оболочки;

• расположение штуцеров;

• тип фитингов;

• систему крепления;

• цвет;

• маркировку.

Главное преимущество собственного производства — отсутствие привязки к стандартному каталогу размеров.

Производство ТаймТриал

ТаймТриал — российский производитель гибких герметичных изделий и надувных спецпроектов с собственным производством и конструкторским бюро в Санкт-Петербурге. Компания работает с 2000 года и имеет большой опыт изготовления нестандартных ёмкостей, резервуаров и конструкций из современных технических материалов.

Мягкий топливный бак для авиамодели может быть разработан полностью под конкретный самолёт, а не подогнан под стандартную форму.

Наши специалисты могут подобрать материал под используемое топливо, рассчитать геометрию, разработать расположение штуцеров и изготовить изделие по индивидуальному техническому заданию.

Благодаря собственному конструкторскому бюро ТаймТриал может выполнять и сложные нестандартные проекты — от компактной мягкой ёмкости для радиоуправляемой модели до специализированных топливных резервуаров для БПЛА и экспериментальных летательных аппаратов.
